डीबी वायर हार्नेस कनेक्शन स्थिरता और सिस्टम दक्षता में कैसे सुधार करता है?

The डीबी वायर हार्नेसआधुनिक इलेक्ट्रॉनिक और संचार प्रणालियों में महत्वपूर्ण भूमिका निभाता है, विभिन्न घटकों के बीच स्थिर, कुशल और संगठित कनेक्शन प्रदान करता है। यह आलेख गहराई से पड़ताल करता हैक्याएक डीबी वायर हार्नेस है,क्योंयह विभिन्न उद्योगों में महत्वपूर्ण है, औरकैसेयह विश्वसनीयता और सिग्नल अखंडता को बढ़ाता है। विस्तृत तकनीकी मापदंडों, फीचर सूचियों और पेशेवर तालिकाओं को प्रस्तुत करके, यह पाठकों को डीबी वायर हार्नेस की संरचना, कार्यक्षमता और प्रदर्शन मानकों को समझने में मदद करता है। यह सामग्री स्पष्टता और तकनीकी पारदर्शिता सुनिश्चित करते हुए ग्राहकों द्वारा अक्सर पूछे जाने वाले दस प्रश्नों का भी उत्तर देती है। अंत में, लेख परिचय देता हैडोंगगुआन सिग्नलऑरिजिन प्रिसिजन कनेक्टर कंपनी लिमिटेड, एक पेशेवर निर्माता जो उच्च गुणवत्ता वाले डीबी वायर हार्नेस समाधानों के लिए समर्पित है, और पाठकों को अनुकूलित सेवा और तकनीकी सहायता के लिए कंपनी से संपर्क करने के लिए आमंत्रित करता है।

विषयसूची

1. डीबी वायर हार्नेस क्या है और यह क्यों मायने रखता है

2. डीबी वायर हार्नेस कैसे संचालित होता है और मुख्य तकनीकी पैरामीटर

3. अक्सर पूछे जाने वाले प्रश्न: डीबी वायर हार्नेस पर सामान्य प्रश्न

4. डोंगगुआन सिग्नलऑरिजिन प्रिसिजन कनेक्टर कंपनी लिमिटेड के बारे में और सारांश/संपर्क

1. डीबी वायर हार्नेस क्या है और यह क्यों महत्वपूर्ण है

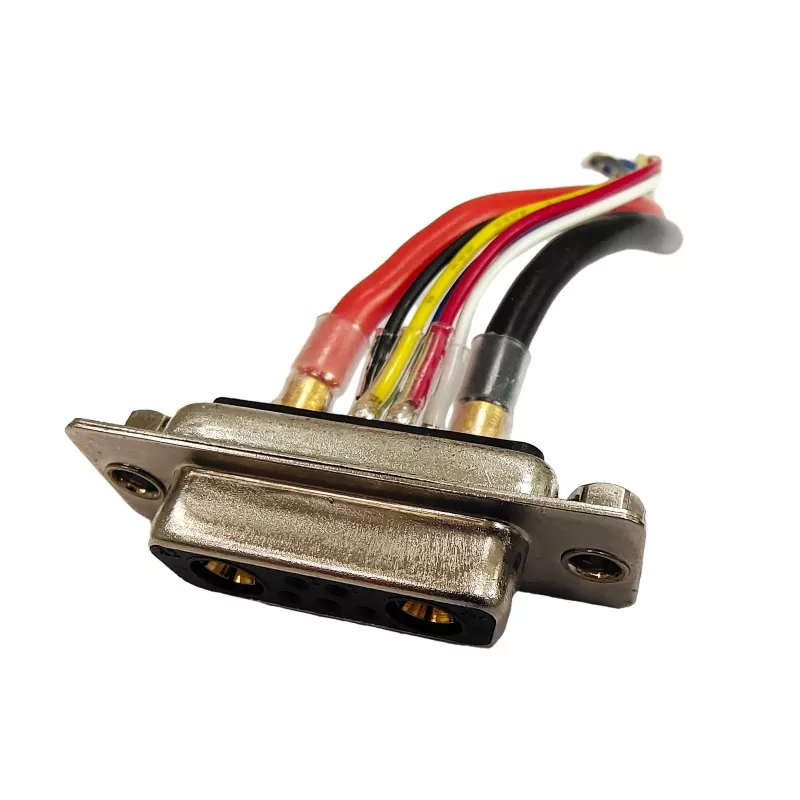

A डीबी वायर हार्नेसडी-सब (या "डीबी") कनेक्टर इंटरफ़ेस के चारों ओर निर्मित एक वायरिंग असेंबली को संदर्भित करता है, जो कई अलग-अलग तारों, टर्मिनलों, ढाल और सुरक्षात्मक आस्तीन को एक एकीकृत हार्नेस में जोड़ता है जो एक या अधिक डीबी कनेक्टर्स (जैसे डीबी -9, डीबी -15, डीबी -25, डीबी -44, डीबी -52, आदि) में समाप्त होता है। ये हार्नेस डेटा संचार, इंस्ट्रूमेंटेशन, औद्योगिक नियंत्रण प्रणाली, एवियोनिक्स और ऑटोमोटिव डायग्नोस्टिक्स में आम हैं।

तारों को एक करघे में बंडल करके और उन्हें डीबी कनेक्टर इंटरफ़ेस में एकीकृत करके, एक डीबी वायर हार्नेस सिग्नल अखंडता, सही पिन मैपिंग, लगातार परिरक्षण और सरलीकृत स्थापना सुनिश्चित करता है। संक्षेप में, यह डीबी कनेक्टर्स के माध्यम से बोर्ड-स्तर या सिस्टम-स्तरीय इलेक्ट्रॉनिक्स को बाहरी सिस्टम से जोड़ने वाला तंत्रिका तंत्र है।

क्योंडीबी वायर हार्नेसमहत्वपूर्ण (और मांग में वृद्धि)?

• सिग्नल अखंडता और शोर दमन: डीबी कनेक्टर अक्सर संवेदनशील एनालॉग या डिजिटल सिग्नल ले जाते हैं; एक हार्नेस ईएमआई (विद्युत चुम्बकीय हस्तक्षेप) को कम करने के लिए परिरक्षण, सही ग्राउंडिंग और केबल रूटिंग सुनिश्चित करता है।

• मॉड्यूलरिटी और स्केलेबिलिटी: डीबी कनेक्टर का उपयोग करने से सिस्टम मॉड्यूलर हो जाता है - ढीले तारों की तुलना में सबसिस्टम को प्लग करना/अनप्लग करना आसान होता है।

• विश्वसनीयता एवं रख-रखाव: कई अलग-अलग तारों की तुलना में एक समेकित हार्नेस का परीक्षण, निरीक्षण, प्रतिस्थापन या मरम्मत करना आसान होता है।

• उन्नत प्रणालियों में उपयोग बढ़ रहा है: इंस्ट्रूमेंटेशन, डेटा अधिग्रहण और नियंत्रण प्रणालियों (जैसे औद्योगिक स्वचालन, ईवी डायग्नोस्टिक्स, एयरोस्पेस) के प्रसार के साथ, डीबी हार्नेस की मांग अधिक है।

• बाज़ार के विकास के रुझान: ईवी अपनाने और उन्नत इलेक्ट्रॉनिक्स द्वारा संचालित, ऑटोमोटिव वायरिंग हार्नेस बाजार 2035 तक 125 बिलियन अमेरिकी डॉलर से अधिक तक पहुंचने का अनुमान है।

• विनिर्माण में जटिलता में कमी और दक्षता: हार्नेस डिज़ाइन को सुव्यवस्थित करने से उत्पादन लागत कम हो जाती है, लीड समय कम हो जाता है और त्रुटि दर कम हो जाती है।

2. डीबी वायर हार्नेस कैसे संचालित होता है और मुख्य तकनीकी पैरामीटर

कैसे करता है एडीबी हमई हार्नेसकाम?

1. तार का चयन एवं तैयारी- सिग्नल (पावर, डेटा, एनालॉग) और पर्यावरणीय स्थितियों के आधार पर उपयुक्त कंडक्टर गेज, इन्सुलेशन प्रकार और परिरक्षण चुनें।

2. रूटिंग एवं बंडलिंग- तारों को तार्किक शाखाओं में समूहित करें, स्लीविंग लगाएं, रैप्स बांधें, या ब्रेडेड शील्ड लगाएं।

3. समाप्ति एवं कनेक्टर एकीकरण- प्रत्येक तार को टर्मिनल से समेटें या सोल्डर करें, डीबी कनेक्टर हाउसिंग (पिन/सॉकेट) में डालें, बैकशेल या स्ट्रेन रिलीफ लगाएं।

4. परिरक्षण एवं ग्राउंडिंग- ईएमआई प्रदर्शन को बनाए रखने के लिए शील्ड को शेल या ग्राउंड पॉइंट से कनेक्ट करें।

5. परीक्षण एवं सत्यापन- निरंतरता, इन्सुलेशन प्रतिरोध, उच्च क्षमता (हिपोट) परीक्षण, और पुल परीक्षण।

6. अंतिम संयोजन एवं स्थापना- हार्नेस को दोनों सिरों पर डीबी इंटरफ़ेस में प्लग किया गया है, जो एक सिस्टम से दूसरे सिस्टम तक सिग्नल पथ प्रदान करता है।

मुख्य तकनीकी पैरामीटर

नीचे एक तालिका दी गई है जिसमें विशिष्ट और कस्टम विशिष्टताओं का सारांश दिया गया हैडीबी वायर हार्नेस:

इसके अलावा, यहां एक सुविधा सूची दी गई है जिसका ग्राहक अक्सर अनुरोध करते हैं:

• ब्रेकआउट शाखाएँ या उप-हार्नेस

• रंग-कोडित तार और लेबल वाले टैग

• तनाव से राहत के लिए ओवरमोल्डेड कनेक्टर बूट

• पर्यावरण संरक्षण के लिए मजबूत बैकशेल्स, मोल्डिंग या सीलिंग

• अंतर युग्मों के लिए कस्टम ट्विस्ट, जोड़ी परिरक्षण, या नियंत्रित प्रतिबाधा (उदाहरण के लिए RS-422, CAN, DB के माध्यम से ईथरनेट)

उदाहरण मॉडल विशिष्टता

ये विशिष्टताएँ बताती हैं कि कैसे aडीबी वायर हार्नेसकठोर अनुप्रयोग आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

3. अक्सर पूछे जाने वाले प्रश्न: सामान्य प्रश्नडीबी वायर हार्नेस

नीचे लगभग दस सामान्य प्रश्नों की एक सूची दी गई है (क्यू एंड ए प्रारूप में) जो संभावित ग्राहक अक्सर संक्षिप्त लेकिन स्पष्ट विस्तृत उत्तरों के साथ डीबी वायर हार्नेस के बारे में पूछते हैं।

Q1: DB वायर हार्नेस में "DB" का क्या अर्थ है?
ए1: "डीबी" डी-सबमिनिएचर कनेक्टर परिवार को संदर्भित करता है। "बी" ने ऐतिहासिक रूप से पुराने नामकरण में एक विशिष्ट शेल आकार का संकेत दिया है (हालांकि आज कई लोग डीबी-9, डीबी-15, आदि को शिथिल रूप से संदर्भित करते हैं)। उचित शब्द डी-सब है, लेकिन उद्योग में "डीबी" का व्यापक रूप से उपयोग किया जाता है।

Q2: क्या DB वायर हार्नेस सिग्नल और पावर लाइन दोनों को ले जा सकता है?
ए2: हाँ. आप एक ही हार्नेस में सिग्नल लाइनों के साथ बिजली लाइनों (जैसे 12 वी, 24 वी) को शामिल कर सकते हैं, जब तक कि वायर गेज, इन्सुलेशन और क्रॉस-टॉक/ईएमआई डिज़ाइन ठीक से प्रबंधित हो।

Q3: आप डीबी हार्नेस में परिरक्षण और जमीनी अखंडता कैसे सुनिश्चित करते हैं?
ए3: अलग-अलग जोड़ी-स्तरीय ढाल या फ़ॉइल + ब्रैड का उपयोग करें, ढाल नालियों को कनेक्टर शेल या ग्राउंड पिन से बांधें, लगातार ग्राउंडिंग पॉइंट बनाए रखें, और ग्राउंड लूप से बचें।

Q4: डीबी वायर हार्नेस के लिए किस परीक्षण की सिफारिश की जाती है?
A4: निरंतरता परीक्षण, इन्सुलेशन प्रतिरोध परीक्षण, हिपोट (उच्च क्षमता) परीक्षण, और यांत्रिक पुल परीक्षण। इसके अतिरिक्त, कार्यात्मक सिग्नल सत्यापन (जैसे डेटा लाइनों के लिए बिट त्रुटि दर) को नियोजित किया जा सकता है।

Q5: क्या DB हार्नेस हाई-स्पीड डेटा (जैसे ईथरनेट, RS-485) का समर्थन कर सकता है?
ए5: हाँ. मुड़ जोड़े, नियंत्रित प्रतिबाधा रेखाओं और परिरक्षण का उपयोग करके, डीबी हार्नेस उच्च गति प्रोटोकॉल का समर्थन कर सकते हैं जब तक कि सिग्नल अखंडता संरक्षित होती है।

Q6: कठोर वातावरण में इन्सुलेशन के लिए कौन सी सामग्रियां सर्वोत्तम हैं?
ए6: एफईपी, ईटीएफई, पीटीएफई, या एक्सएलपीई उच्च तापमान, रसायन या लौ के संपर्क के लिए आदर्श हैं। वे मजबूती के मामले में मानक पीवीसी से बेहतर प्रदर्शन करते हैं।

Q7: कस्टम DB वायर हार्नेस ऑर्डर के लिए सामान्य लीड समय क्या है?
ए7: लीड समय जटिलता, मात्रा और परीक्षण आवश्यकताओं पर निर्भर करता है, लेकिन अक्सर 4 से 8 सप्ताह तक होता है। शीघ्र विकल्प संभव हो सकते हैं.

Q8: डीबी हार्नेस में वायर लेबल और रंगों को कैसे नियंत्रित किया जाता है?
A8: हम इंस्टॉलेशन और रखरखाव को आसान बनाने के लिए ग्राहक दस्तावेज़ के आधार पर कंडक्टरों को रंग-कोड कर सकते हैं और लेबल लगा सकते हैं, हीट-सिकोड़ने का निशान लगा सकते हैं या हर तार को टैग कर सकते हैं।

Q9: क्या मानक DB वायर हार्नेस RoHS/IPC के अनुरूप हैं?
ए9: हाँ, मानक हार्नेस का निर्माण RoHS और IPC/WHMA-A-620 (आवेदन के आधार पर कक्षा 2 या कक्षा 3) के अनुपालन के लिए किया जा सकता है।

प्रश्न10: वह अधिकतम लंबाई क्या है जिस पर डीबी हार्नेस विश्वसनीय बना रहता है?
ए10: यह सिग्नल प्रकार और विद्युत विशिष्टताओं पर निर्भर करता है, लेकिन कई नियंत्रण या उपकरण सेटिंग्स में 10-20 मीटर की लंबाई संभव है। बहुत लंबे समय तक चलने के लिए, प्रतिबाधा, वोल्टेज ड्रॉप और सिग्नल अखंडता को सावधानीपूर्वक डिजाइन किया जाना चाहिए।

ये अक्सर पूछे जाने वाले प्रश्न संभावित ग्राहकों का मार्गदर्शन करने और वास्तविक उपयोगकर्ता प्रश्नों का मिलान करके एसईओ को बेहतर बनाने में मदद करते हैं।

4. डोंगगुआन सिग्नलऑरिजिन प्रिसिजन कनेक्टर कंपनी लिमिटेड और सारांश के बारे में

डोंगगुआन सिग्नलऑरिजिन प्रिसिजन कनेक्टर कंपनी लिमिटेडसटीक कनेक्टर्स, केबल असेंबलियों और कस्टम वायर हार्नेस समाधानों में विशेषज्ञता वाला एक अग्रणी निर्माता है। हमारी विशेषज्ञता में डीबी वायर हार्नेस डिजाइन, उत्पादन और गुणवत्ता आश्वासन शामिल है। हम औद्योगिक स्वचालन, एयरोस्पेस, दूरसंचार, उपकरण और ऑटोमोटिव क्षेत्रों में वैश्विक ग्राहकों को सेवा प्रदान करते हैं।

हमें इस पर गर्व है:

• पूर्ण इन-हाउस क्षमताएं: केबल कटिंग, वायर स्ट्रिपिंग, क्रिम्पिंग, ओवरमोल्डिंग, परीक्षण प्रयोगशालाएं

• अंतर्राष्ट्रीय मानकों का अनुपालन (आईपीसी/डब्ल्यूएचएमए, आईएसओ, आरओएचएस)

• कस्टम इंजीनियरिंग समर्थन और रैपिड प्रोटोटाइप

• स्वचालन और गुणवत्ता प्रणालियों में निरंतर निवेश

सारांश और कार्रवाई हेतु कॉल

संक्षेप में, डीबी वायर हार्नेस आज की जटिल विद्युत और डेटा प्रणालियों में महत्वपूर्ण प्रवर्तक हैं, जो मॉड्यूलरिटी, विश्वसनीयता, परिरक्षण और कुशल स्थापना प्रदान करते हैं। "क्या, क्यों, कैसे" को समझने से सिस्टम डिजाइनरों और खरीदारों को ऐसे हार्नेस निर्दिष्ट करने की अनुमति मिलती है जो वास्तव में प्रदर्शन आवश्यकताओं से मेल खाते हैं। परडोंगगुआन सिग्नलऑरिजिन प्रिसिजन कनेक्टर कंपनी लिमिटेड, हम आपके सबसे अधिक मांग वाले विनिर्देशों को पूरा करने वाले डीबी वायर हार्नेस समाधान प्रदान करने के लिए कई वर्षों की इंजीनियरिंग गहराई और विनिर्माण उत्कृष्टता लाते हैं।

संपर्कयदि आप अपनी डीबी वायर हार्नेस आवश्यकताओं पर चर्चा करना चाहते हैं या कस्टम कोटेशन का अनुरोध करना चाहते हैं तो हमें बताएं-हमसे संपर्क करें.
